Mūsdienu enerģētikas būvniecībā atjaunojamie enerģijas avoti un kabeļi kļūst arvien izplatītāki. Lai novērstu ķēžu sistēmas negatīvu ietekmi uz neregulāru aktīvo jaudu vai reaktīvo jaudu, radās šunta reaktori. Šunta reaktoriem ir būtiska loma sprieguma līdzsvarošanā ķēdes sistēmā.
Šajā amatā galvenokārt izskaidro šuntu reaktoru pamatprincipus un lietojumprogrammu laukus . Zināšanas var sniegt risinājumus jūsu ikdienas lietojumprogrammām . Sāciet savu ceļojumu tūlīt!
LTEC šunta reaktori
1. Kas ir šunta reaktors?
2. Kāpēc jums ir nepieciešams šunta reaktors?
3. Kādas ir šuntu reaktoru pielietojumi?
4. Kāda ir šunta reaktora uzbūve?
5. Kādas ir šunta reaktora īpašības?
6. Kāds ir šunta reaktora darba princips?
7. Kādi ir šunta reaktora veidi?
8. Kas ir šunta reaktora shēma?
9. Kādas ir atšķirības starp šuntu reaktoriem un jaudas transformatoriem?
10. Kādas ir atšķirības starp šuntu reaktoru un šunta kondensatoru?
11. Kādi ir zaudējumu mērījumi šunta reaktorā?
12. Kāpēc šuntu reaktori ir jāslēdz?
13. Kādi ir apsvērumi, izvēloties reaktora komutācijas ierīci?
Kas ir šunts reaktors: Teknik
Šunta reaktors ir svarīga elektriskā ierīce ķēdes aprīkojumā ., to galvenokārt izmanto augstsprieguma pārraides sistēmās, lai stabilizētu spriegumu dažādās slodzēs .. Šīs elektriskās ierīces galvenā funkcija un struktūra ir tāda pati kā strāvas transformatoriem .} {4. Tālsatiksmes augstsprieguma pārraides līnijas, tā var absorbēt vai kompensēt reaktīvo jaudu kabeļā, tādējādi uzlabojot vispārējās enerģijas un enerģijas sistēmas lietojuma efektivitāti .
Šuntu reaktori ir ekonomiskākais veids, kā savienot tālsatiksmes augstsprieguma pārvades līnijas un kabeļu sistēmas . Tās galvenās priekšrocības ir:
Tālsatiksmes pārraides energoefektivitātes uzlabošana
Liela attāluma pārraides iegūšanas energoefektivitātes uzlabošana: Wikimedia
Tālsatiksmes pārvades līnijās reaktīvā jauda tiek ģenerēta kapacitatīvā efekta dēļ starp līniju un zemi. Reaktīvā jauda kaitē ķēdei. Lai samazinātu vai līdzsvarotu šādus enerģijas zudumus, šunta reaktori var absorbēt vai kompensēt šīs reaktīvās jaudas, tādējādi uzlabojot sistēmas enerģijas energoefektivitāti.
Sabalansēta sprieguma stabilitāte
Sabalansēta sprieguma stabilitāte-MDPI
Zemas slodzes ķēdes sistēmās palielināsies pārvades līnijas spriegums, un šuntu reaktori var samazināt šo sprieguma palielināšanos un saglabāt visas pārvades līnijas spriegumu nepieciešamajā diapazonā, lai uzlabotu visas sistēmas . sprieguma stabilitāti . sprieguma stabilitāte . sprieguma stabilitāte {{1} {
Pielāgojiet ar slodzes izmaiņām
Pielāgojiet ar slodzes izmaiņām, ko rada: Linquip
Tā kā visu pārraides sistēmu ietekmē ikdienas vai sezonālās slodzes izmaiņas, šuntu reaktori var nepārtraukti kompensēt, novērst vai pielāgot atbilstoši lietotāja slodzes lietošanas prasībām laika laikā . Šī pielāgošana var likt visai sistēmai darboties optimālāk ., to var izmantot arī savienojumā ar citām sistēmām, piemēram, statiskiem kompensatoriem vai lieliem kompensatoriem, kas kompensatori ir kompensatori, kas ir atšķirīgi,}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}},}, lai visu, „
Šunta reaktoriem ir plašs lietojumu klāsts, ieskaitot:
Pārvades līnijas vai kabeļi
Pārvades līnijas vai kabeļi, ko rada: vadu
To var izmantot dažādās kompensācijas pārraides līnijās un kabeļos, kā arī var absorbēt vai kompensēt reaktīvo jaudu pārvades līnijās vai kabeļos, lai uzlabotu enerģijas sistēmas efektivitāti .
Augstsprieguma vai īpaši augsta sprieguma sistēmas
Augstsprieguma vai īpaši augsta sprieguma sistēmas, kas iegūtas: ZMSCable
Šuntu reaktorus var izmantot dažādās sistēmās, piemēram, augstsprieguma vai īpaši augsta sprieguma sistēmu {., tas var optimizēt esošo tīkla stāvokli vai tīkla spriegumu dinamiskos apstākļos un uzlabot tīkla stabilitāti . Kad visa līnija darbojas ar zemu slodzi vai bez slodzes, tā var nepārtraukt
Kāda ir šunta reaktora veidošanās: pētījums
Šunta reaktors galvenokārt pieņem trīs tinumu struktūru. Trīs tinumi ir savienoti ar zvaigznēm, un neitrālais punkts ir pieejams. Tās neitrālo punktu var savienot ar ierīces zemējuma sistēmu caur strāvas transformatora trešo tinumu vai tieši. Šīs sistēmas iebūvētā aizsardzības ierīce ir tāda pati kā jaudas transformatorā. izmantotā konstrukcijas struktūra{}
Because the shunt reactor mainly includes two types, oil-immersed reactor with oil storage cabinet and dry reactor, the auxiliary equipment used by it mainly includes oil pressure relief valve and air respirator. Its protection device and accessories are the same as those of the power transformer, especially in the oil-immersed reactor, the oil pressure in its pressure relief valve and vent valve is the tas pats .
Galvenās īpašībasšuntu reaktoriIekļaujiet pretestību, termisko novērtējumu un skaņas līmeni .
Pretestība
Lai izvairītos no harmoniskām strāvām sistēmas pārsprieguma apstākļos, šunta reaktora pastāvīgā pretestība ir 1 . 5 reizes lielāka par nominālo spriegumu, un šī pretestība ir precīzi jāsabalansē starp trīsfāzu reaktoriem.
Termiskais vērtējums
Termiskais vērtējums: 686
Tā kā šunta reaktors darbojas ar 420 kV, tā temperatūra paaugstināsies . tāpēc, lai nodrošinātu, ka reaktors var nepārtraukti darboties pie nominālā sprieguma, jebkura tā komponentu karstā plankuma temperatūra nedrīkst pārsniegt 1500 grādu .}}}}}}}}}}}}}}}} temperatūra
Vibrācija un audio skaņas līmenis
Vibrācijas un audio skaņas līmeņa līmenis: NTI-AUDIO
Lai nodrošinātu, ka šunta reaktora troksnis un vibrācija nepārtrauktas darbības laikā var samazināt līdz minimumam, tas ir paredzēts, lai nodrošinātu, ka reaktora korpusa vairoga vai jūga dabiskais vibrācijas periods nav vibrēts, kad tas ir satraukts nominālajā frekvencē . un tā audio tilpums nedrīkst pārsniegt normālu pieņemšanas līmeni, kas saistīts ar to pašu MVA un vērtēto spriegumu .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} Žurnāls and omies
Galvenais šunta reaktora darba princips ir:
Kāds ir šunta reaktora iegūtā darba princips: ResearchGate
- Absorbējot reaktīvo jaudu pārvades līnijā, tiek uzlabota enerģijas sistēmas efektivitāte .
- Kompensējot reaktīvo jaudu augstsprieguma pārraides līnijās un kabeļu sistēmās, strāvas sistēmas stabilitāte tiek uzlabota .
- Pievienojot šunta reaktoru tieši ar elektropārvades līniju vai transformatora trešo tinumu, tas var izturēt visaugstāko nepārtraukto darba spriegumu .
- Jebkura komponenta temperatūra šunta reaktorā nevar pārsniegt 150 grādu, un spriegums ir lielāks par 5% no nominālā sprieguma .
- Tā kā šunta reaktors var izraisīt pamata zudumus, darbojoties normālos apstākļos, lietošanas laikā šie zaudējumi jāsamazina . laikā
Šuntu reaktori galvenokārt ietver eļļu iegremdētus un sausus veidus .

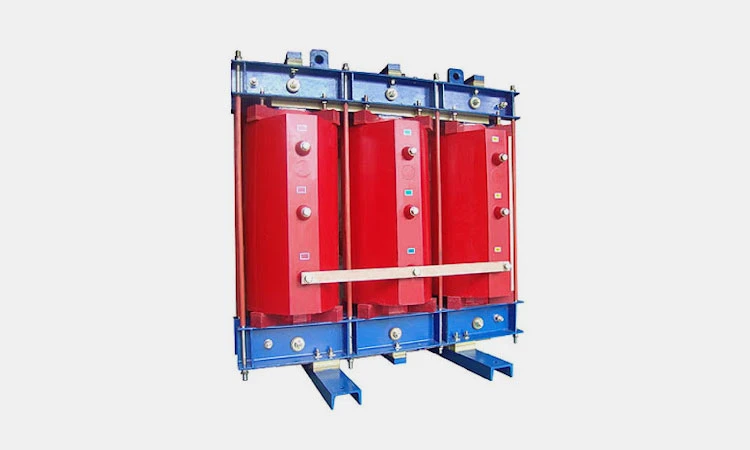

Sauss šunta reaktors
Sausa tipa šunta reaktora avots: Googleusercontent
Sausu šuntu reaktori parasti tiek uzstādīti transformatora trešajā tinumā un savienoti ar kompensēto pārraides līniju . Tā ierobežojošais spriegums ir 34 . 5kv .. Šī reaktora centrs ir gaisa kodols . šuntoriem, kas galvenokārt ir piemēroti lietošanai induoroor vai ārpus ārpuses. environments. Compared with oil-immersed shunt reactors, dry shunt reactors are light in weight, low in cost, low in loss, and require less maintenance. The disadvantage is that the rated voltage is limited, and the external magnetic field strength is high. Therefore, there is no iron core at startup, so there is no excitation surge current, etc.
Naftas iegremdēts šunta reaktors
Naftas iegremdēts šunta reaktors: PeoplePower
Eļļas iegremdētie šunta reaktori galvenokārt ietver bezkausa tipu un gaisa spraugas dzelzs kodola tipu . Abām struktūrām ir zemas frekvences, gara nemainīga strāva, kad jauda ir izslēgta .} un gaisa spraugas dzelzs tipa uzbudinājuma uzplaukuma strāva ir daudz intensīvāka nekā tā ir līdzīga korpusam, kas ir līdzīgi kā tas, kas ir tāds, kas ir tāds, kas ir tāds, kas ir tāds, ka tas ir tāds, ka tas ir tāds, ka tas ir tāds, ka tas ir tāds, ka tas ir tāds, ka tas ir tāds, ka tas ir tāds, ka tas ir līdzīgs tam, ka tas ir līdzīgi kā tas ir līdzīgi. Transformators . Tā dizains ir ar magnētisko ekranējumu . un tā magnētiskais vairogs ieskauj spoli, kas var saglabāt magnētisko plūsmu induktora tvertnē .
Kas ir šunta reaktora ķēdes avots: Elektriskās tehnoloģijas
Šunta reaktora līnija galvenokārt attiecas uz šunta reaktoru, kas savienots abos ultra-augsta sprieguma līnijas galos ., šāds savienojuma dizains galvenokārt ir, lai neļautu līnijas spriegumam pārsniegt projektēšanas vērtību, kad tie tiek sākti no viena gala ., parasti klienti nevar noteikt, kuri gali ir ieslēgti, vai tie ir divi šāvīgi reaģētāji, kas ir savienoti ar abiem galiem. Līnija . Šāds savienojuma dizains ir uzlabot reaktīvās enerģijas izmantošanas regulēšanu, un šunta reaktors ir arī mainīgs .
Lai arī šunta reaktora un jaudas transformatora struktūra ir vienāda, joprojām ir dažas atšķirības lietošanā un funkcijās, galvenokārt ieskaitot:
|
Šuntu reaktori
Šunta reaktori-pēc: LTEC |
Jaudas transformatori
Power Transformers-Sourced: CircuitDigest |
|
| Līkums | Šunta reaktoram ir tikai viens tinums . | Jaudas transformatoram ir trīs tinumi . |
| Darbība | Šunta reaktoru galvenokārt izmanto, lai patērētu vai absorbētu reaktīvo jaudu ķēdes sistēmā, lai uzlabotu visas sistēmas efektivitāti . | Jaudas transformators galvenokārt tiek izmantots sprieguma maiņai un sprieguma pakāpei vai atkāpšanai visā pārraides sistēmā . |
| Sānu ampēru pagriezieni | Tā kā šunta reaktoram nav citu tinumu, tā sānu ampēru pagriezieni (AT) ir vienādi ar sekundāro sānu ampēru pagriezieniem (AT) . | Jaudas transformatora primārie sānu ampēru pagriezieni (AT) ir vienādi ar ierosmes ampēru pagriezieniem (AT); |
| Konstrukcijas dizains | Lai novērstu histerēzes zudumu, šunta reaktors parasti tiek veidots kā struktūra bez gaisa kodola vai dzelzs kodola . | Jaudas transformators parasti ir dzelzs kodola struktūra . |
| Nominālā jauda | Šunta reaktora nominālā ietilpība ir mvar . | Power Transformer nominālā ietilpība ir KVA . |
| Lietojumprogrammu diapazons | Šuntu reaktorus galvenokārt izmanto augstsprieguma sistēmās un kabeļu tīklos, lai uzlabotu līniju sistēmas efektivitāti . | Jaudas transformatorus izmanto sprieguma pārveidošanai un sistēmas sprieguma stabilizēšanai . |
Šunta reaktors un šunta kondensators ir divas dažādas elektriskās ierīces; Viņu galvenās atšķirības ir:
|
Šunta reaktors
Šunta reaktors: LTEC |
Enerģijas kondensators
Šunta kondensatoru avots: Weishielectronics |
|
|
Struktūra |
Šunta reaktors ir viena vai vairākas kondensatoru vienības, ko izmanto, lai uzlabotu jaudas koeficientu . |
Šunta kondensators ir īpaši izmantots, lai izveidotu savienojumu ar pārvades līniju, lai stabilizētu spriegumu, kad slodze mainās . |
|
Darbība |
Nodrošiniet sistēmai reaktīvo jaudu un uzlabojiet jaudas koeficientu . |
Absorbējiet reaktīvo jaudu sistēmā un stabilizējiet spriegumu . |
|
Sprieguma apstākļi |
Gaismas slodzes apstākļos tas izraisīs sprieguma palielināšanos . |
Izraisa nelielu sprieguma pilienu . |
|
Savienojums |
Tieši savienots ar elektrolīniju . |
Tieši savienots ar trīsfāzu transformatora . terciāro tinumu |
|
Citi |
Tas var pastiprināt harmonikas sistēmā . |
Novērst harmonikas sistēmā . |
Kādi ir zaudējumu mērīšana šunta reaktorā: Ergunelektrik
- Parasti jums jānovērtē šunta reaktora zaudējumi pie nominālā sprieguma un frekvences . Ja zaudējumus mēra ar īpaši augstu spriegumu, parādītie rezultāti būs sarežģīti analizēt . Tāpēc jums jānovērtē zaudējumi, kas ir zemāki par reaktora sistēmas spriegumu .}}}}}}}}}}}.
- Izmērīto zudumu reizināšana ar nominālās strāvas attiecības kvadrātu pret reaktora strāvu dod pārraides sistēmas zudumus pie nominālā sprieguma .
- Ja šunta reaktora jaudas koeficients ir zems, tradicionālie jaudas mērīšanas zaudējumu rezultāti nav uzticami, un ir nepieciešama augstāka mērījumu tehnoloģija, lai iegūtu augstāku zaudējumu precizitāti . un jums jānovērtē dažādi tinumi normālā temperatūrā .
Kāpēc šunta reaktoriem ir jāmaina avots: elektrisko inženierzinātņu portāls
Dažādos lietojumprogrammu scenārijos, lai apmierinātu dažādās klientu enerģijas vajadzības, šuntu reaktori ir jāmaina . Galvenais pārslēgšanas princips ir tāds, ka, palielinoties slodzei pārvades līnijā, spriegums samazinās, un jums ir jāizslēdz reaktors ., kad reakcija ir jāizslēdzas., un jums ir nepieciešams, lai reaģētu uz reakciju f. Ar biežām slodzes svārstībām jūsu reaktora pārslēgšana var būt arī ļoti bieži .
Tā kā aprīkojums bieži tiek mainīts, tas izraisīs stresu uz reaktora izolācijas un starpraugas izolāciju, kas var izraisīt priekšlaicīgu aprīkojuma kļūmi vai blakus esošo aprīkojuma bojājumu {. Tāpēc, izstrādājot lietojumprogrammu, jums jāņem vērā mazā induktīvā strāva, kas ģenerēta, kad reaktors ir jāveic bieži .}}}}}}}}}}}}}}}}}}}}} Bojājumu ēterai,
Izvēloties šuntu reaktorus, jums jāapsver šādi punkti:
Pārslēgšanas frekvence
Pārslēgšanas frekvences avots: SouthernStatesllc
Šunta reaktora komutācijas ierīce ir atkarīga no dažādām lietojumprogrammām un lietošanas biežuma . Lielākā daļa reaktoru parasti tiek sadalīti trīs kategorijās: fiksētie reaktori, reaktori ar retu pārslēgšanu un reaktori ar biežu pārslēgšanu .}}
- Fiksētie reaktori
Fiksētie reaktori-ScienceDirect
Stacionārie reaktori galvenokārt tiek izmantoti dažās īpaši augstsprieguma un tālsatiksmes pārvades līnijās. Tā slodze vienmēr ir daudz zemāka par pārsprieguma pretestības slodzi. Tāpēc šunta reaktors vienmēr darbojas. Šī nepārtrauktā darbība nerada lielas slodzes un neprasa regulāru izslēgšanu.
- Reti pārslēdzami reaktori
Reti komutēti reaktori, ko izmanto: SouthernStatesLlc
Reti komutēti reaktori galvenokārt atrodas ieslēgšanas vai izslēgšanas stāvoklī . Šāda veida reaktors galvenokārt tiek atvērts īpašās ārkārtas situācijās .
- Bieži pārslēgti reaktori
Bieži pārslēgti reaktori attiecas uz reaktoriem, kas jāaizver un jāatver vairāk nekā 100 reizes gadā . Šāda veida reaktors galvenokārt tiek izmantots dažādos atjaunojamās enerģijas avotos, piemēram, vēja un saules pārraides līnijās .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
Mazu induktīvo straumju laušana
Ja pašreizējais šunta reaktora patēriņš parasti ir 300A vai mazāks, tad sākumā tik mazu induktīvo strāvu ir grūti salauzt, un, kad strāva tiek nodzēsta, šunta reaktora spriegums svārstīsies uz nulli reaktora dabiskajā frekvencē .}}}}}}}}}}}}}}}} pret nulli pie nulles, .}}}}}}}}}}} pret nulli dabiskā frekvencē .}}}}}}}}}}}} pret nulli dabiskā frekvencē .}}}}}} dabiskā frekvencē .}}}}}}}}}}}} {}} pret nulli pie nulles.
Šunta reaktori var absorbēt un līdzsvarot reaktīvo jaudu augstsprieguma pārvades līnijās, tādējādi uzlabojot sistēmas jaudu un efektivitāti . Ja vēlaties uzzināt vairāk par šuntu reaktoru lietojumprogrammām un priekšrocībām, lūdzu, sazinieties ar mums tagad!
